Technical Parameter:
|
型號 |
|
CW-400A |
CW-500A |
CW-600A |
CWZD-600C |
CW-600C+CS |
|
放卷寬度 |
|
800mm |
1000mm |
1200mm |
1200mm |
1200mm |
|
制袋高度 |
三邊封/中封 |
70-380mmxN [N<B] |
|
|
||
|
|

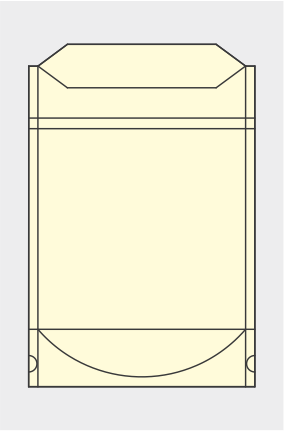

站立拉鏈袋 |
|
|
|
|
100-580mm[G=70] |
|
制袋寬度 |

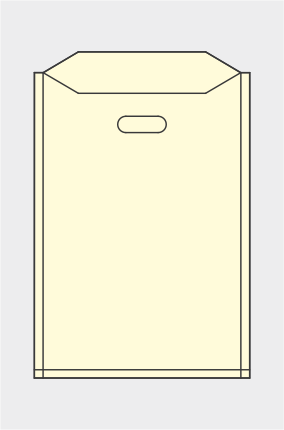

三邊封 |
70-380mm |
70-480mm |
70-580mm |
70-580mm |
70-580mm |
|
|
四邊封 |
|
|
|
|
100-200mm |
|
|
中封袋 |
100-350mm |
100-400mm |
100-450mm |
|
100-450mm |
|
|

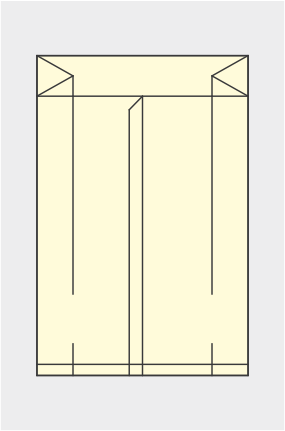

中封插邊袋 |
100-230mm (G=60x2) 100-280mm [G=60x2] 100-330mm (G=60x2) |
100-330mm [G=60x2] |
|||
|
|
站立拉鏈袋 |
|
|
|
70-260mm |
70-260mm |
|
制袋速度 |
|
100-170pcs/min |
100-170pcs/min |
100-170pcs/min |
100-170pcs/min |
100-170pcs/min |
|
線速度 |
|
35m/min |
35m/min |
35m/min |
35m/min |
35m/min |
|
功率 |
|
24kw |
2Bkw |
34kw |
40kw |
52kw |
|
機器重量 |
|
3500kg |
3850kg |
4300kg |
4500kg |
4800kg |
|
尺寸 |
|
8x1.75x1.8m |
8x1.95x1.8m |
8x2.1x1.8m |
10x2.1x2m |
12.5x2.4x2m |
■ 由于不斷改善及研發新功能，機器外觀，性能特點及技術參數如有更改，恕不另行通知。

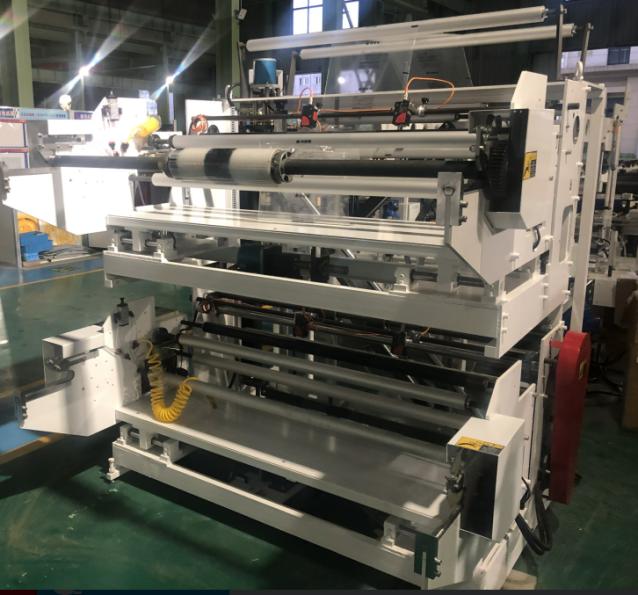

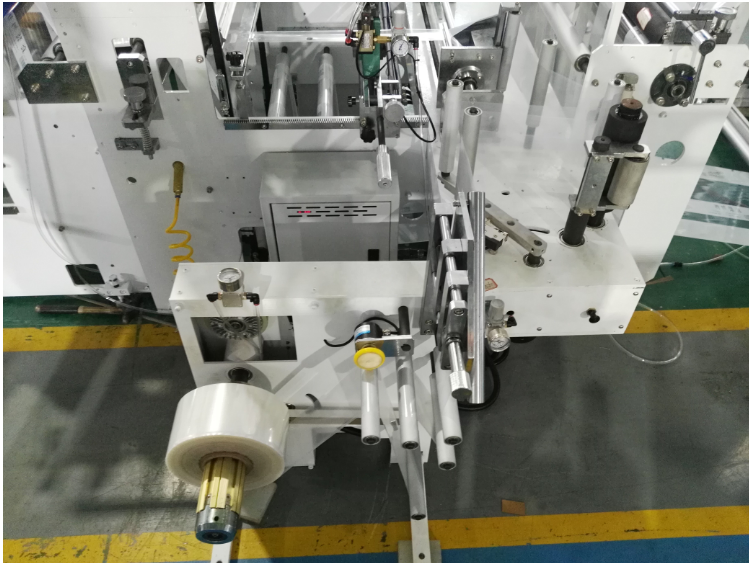

雙放卷裝置
1）結構形式：臥式水平工位（由磁粉制動器、氣動、擺輥、變頻器、電機、牽引輥傳感器及控制系統組成）
2）放料軸：氣漲軸加氣動鎖緊裝置
3）自動張力和EPC控制

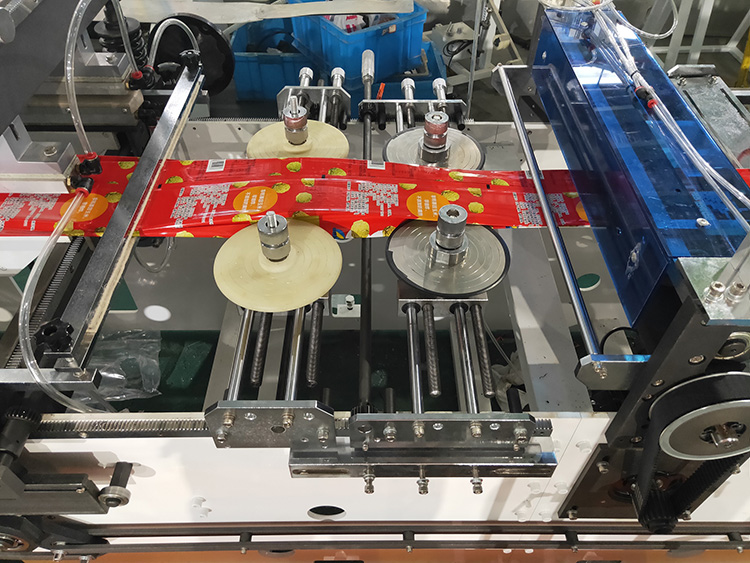

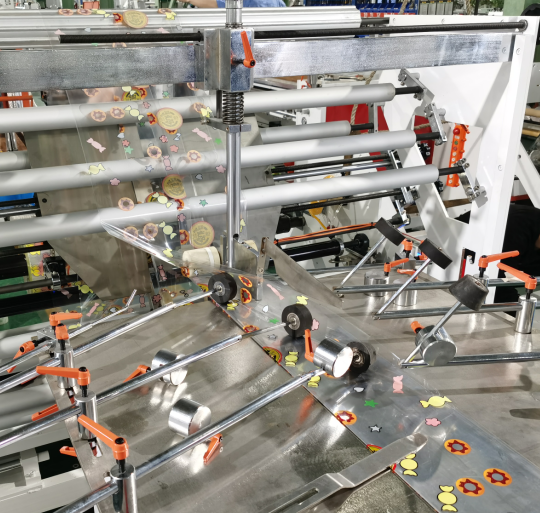

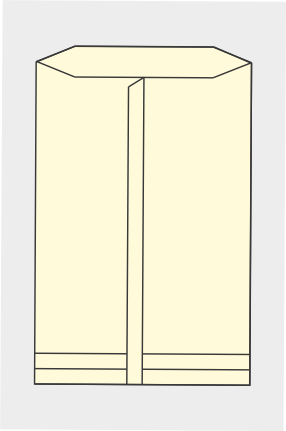

中封成型裝置

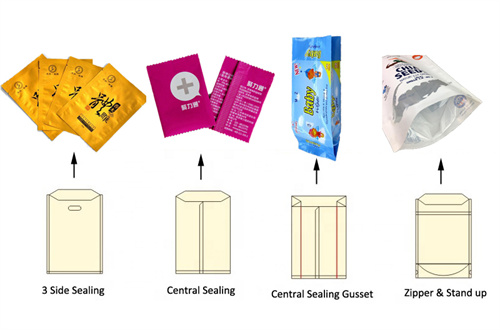

中封，四邊封，對邊封成型裝置
中封和四邊封插邊裝置
中封，四邊封插邊裝置

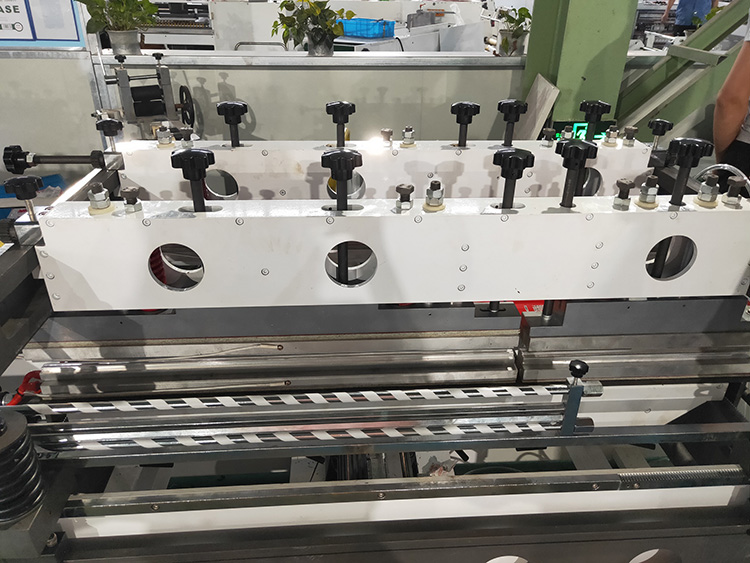

縱封刀裝置
1）結構：鋼板組合橋梁式重壓力結構
2）驅動：主電機驅動連桿
3）傳動：同軸偏心機構聯桿垂直運動
4）加熱方式：澆鑄式鋁排電熱管
5）縱封刀：獨立溫度控制

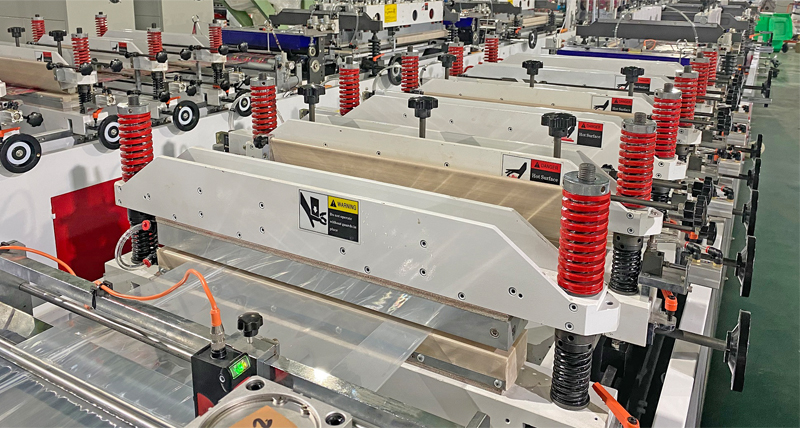

橫封刀裝置
1）結構：大梁墊塊式燙壓結構
2）驅動：主電機驅動連桿
3）傳動：同軸偏心機構聯桿垂直運動
拉鏈裝置
1）拉鏈走向：左、中、右導板縱向排列，無拉力輸送
2）冷卻形式：內嵌式水循環冷卻
3）拉鏈熱封刀：1組上下加熱，獨立溫度控制（與縱封共用，拉鏈模板送一副）
第三張膜站立袋放料裝置
1）結構形式：臥式水平放料（由氣缸、擺桿、交流調速電機、牽引輥、傳感器組成）
2）插片牽引：主機牽引副帶插片同步進行
3）放料：擺臂控制放料電機做牽引
4）控制形式：傳感器與電位器（控制浮動擺桿運動位置）
5）張力：放料摩擦式張力
6）沖孔：光電跟蹤，主機電腦集中控制，氣動電腦集中控制，氣動沖壓。沖孔位置搬運調節（手動）
7）模具：圓孔（￠16）
8)自立封刀：（與縱封共用）

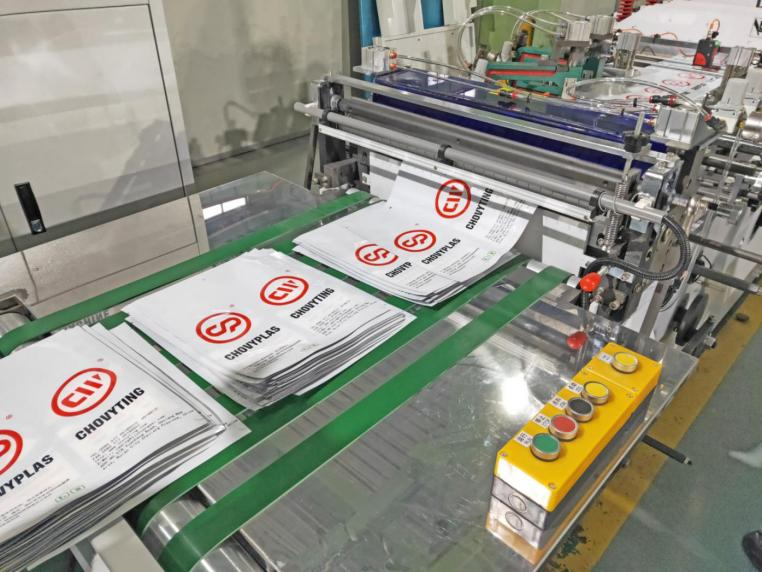

工作臺自動輸送裝置
結構：0型水平工位
驅動：電容驅動，齒輪減速單相電機
傳動；傘齒輪副傳動
輸送距離及輸送數量：電腦內自由設定
控制形式：電腦集中控制
